IEC 60502-1 für 0,6 / 1 kV KUPFERLEITER, PVC-ISOLIERT, PVC-SHEATHED

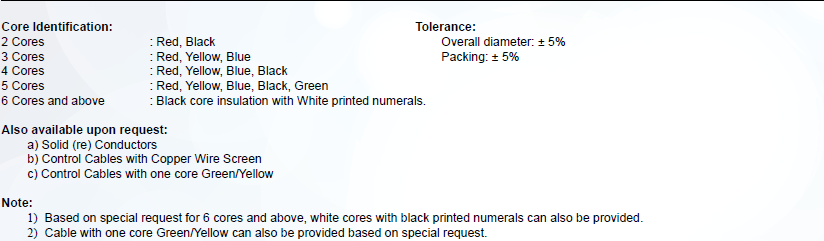

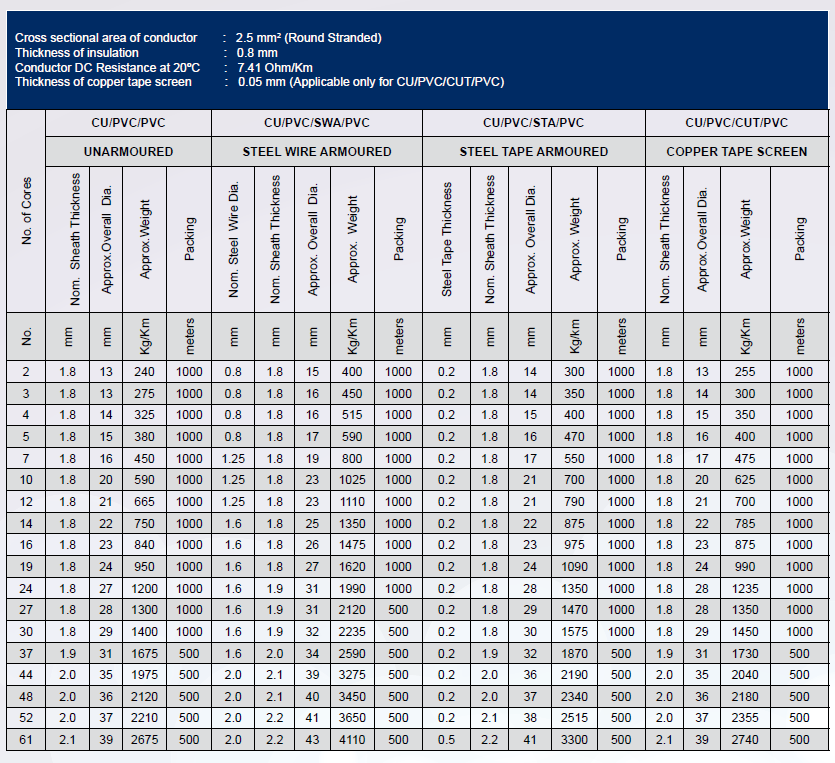

IEC 60502-1 für 0,6 / 1 kV KUPFERLEITER, PVC-ISOLIERT, PVC-SHEATHED Steuerkabel \ n 0.6 / 1 kV NIEDERSPANNUNGSKONTROLLKABEL PVC- ODER XLPE-ISOLIERT, PVC-SCHALTBAR GEMÄSS IEC 60502-1 Leiter Leiter müssen kreisförmig sein, Klasse 2 nach IEC 60228, BS EN 60228. Auf Anfrage, Rundleiter, Klasse 1 Gemäß IEC 60228 kann BS EN 60228 geliefert werden. \ n Isolation XLPE-Material und Dicke müssen gemäß IEC 60502-1 90 ° C für Dauerbetrieb oder PVC-Isolierung Typ A gemäß IEC 60502-1 oder TI1 gemäß BS 7655 mit 70 ° C für Dauerbetrieb sein. \ n Montage Die Isolierleiter werden, wo immer notwendig, zusammen mit nicht hygroskopischen Füllern aufgelegt, die Baugruppe wird mit einer extrudierten PVC-Schicht versehen. Bei nicht armierten Kabeln kann diese Schicht weggelassen werden, sofern die äußere Form des Kabels praktisch kreisförmig bleibt. \ n Standardfarbcode Einkern: Rot oder Schwarz Zwei Kerne: Rot, Schwarz Drei Kerne: Rot, Gelb, Blau Vier Kerne: Rot, Gelb, Blau, Schwarz Fünf Kerne: Rot, Gelb, Blau, Schwarz, Grün Sechs Kerne oben: Weiße Ziffern auf schwarzer Kernisolierung aufgedruckt. \ n Panzerung (optional) • Verzinkte Stahldrähte spiralförmig über der Einlage gemäß IEC 60502-1 (oder BS 5467, BS 6346 gemäß Kundenanforderungen). • Doppelstahlbänder, die gemäß IEC 60502-1 wendelförmig über die Einlage gelegt werden. \ n Abschirmung (optional) • Kupferband (e) mit einer Nenndicke von 0,05 mm, spiralförmig mit geeigneter Überlappung oder nach Kundenanforderung. • Kupferdraht Bildschirm (auf Anfrage) nach Kundenwunsch. \ n Außenmantel PVC Typ ST2 nach IEC 60502-1 und Typ 9 nach BS 7655 in Schwarz. \ n Anwendung Unterirdisch direkt oder indirekt auf der Kabelrinne. \ n \ n

Produktgruppe : Steuerkabel > Allgemeine Steuerkabel
