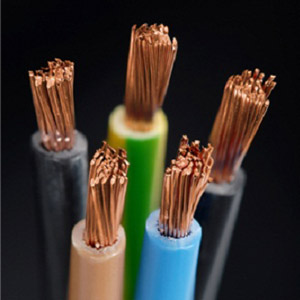

IEC 60502-1 für 0,6 / 1 kV NIEDERSPANNUNGSKONTROLLKABEL

0.6 / 1 kV NIEDERSPANNUNGSKONTROLLKABEL PVC ODER XLPE ISOLIERT, PVC GEHÄUSELT NACH IEC 60502-1 \ n Leiter Leiter müssen kreisförmig sein, Klasse 2 nach IEC 60228, BS EN 60228. Auf Anfrage kann ein massiver Rundleiter, Klasse 1 nach IEC 60228, BS EN 60228, geliefert werden. Das Material und die Dicke der Isolierung müssen gemäß IEC 60502-1 90 ° C für Dauerbetrieb oder PVC-Isolierung Typ A gemäß IEC 60502-1 oder TI1 gemäß BS 7655 für Dauerbetrieb von 70 ° C betragen. Montage Die Isolierten Leiter werden zusammen mit nicht hygroskopischen Füllstoffen überall dort angebracht, wo es notwendig ist. Die Baugruppe wird mit einer extrudierten PVC-Schicht versehen. Bei nicht armierten Kabeln kann diese Schicht weggelassen werden, sofern die äußere Form des Kabels praktisch kreisförmig bleibt. Standardfarbcode Einkern: Rot oder Schwarz Zwei Kerne: Rot, Schwarz Drei Kerne: Rot, Gelb, Blau Vier Kerne: Rot, Gelb, Blau, Schwarz Fünf Kerne: Rot, Gelb, Blau, Schwarz, Grün Sechs Kerne und mehr: Weiße Ziffern auf schwarzer Kernisolierung aufgedruckt. Armour (Optional) • Galvanisierte Stahldrähte, die spiralförmig über der Einlage gemäß IEC 60502-1 (oder BS 5467, BS 6346 gemäß Kundenanforderungen) angebracht sind. • Doppelstahlbänder, die gemäß IEC 60502-1 wendelförmig über die Einlage gelegt werden. Abschirmung (Optional) • Kupferband (e) mit einer Nenndicke von 0,05 mm, spiralförmig mit geeigneter Überlappung oder nach Kundenanforderung. • Kupferdraht Bildschirm (auf Anfrage) nach Kundenwunsch. Außenmantel PVC Typ ST2 nach IEC 60502-1 und Typ 9 nach BS 7655 in Schwarz. Anwendung Untergrund direkt oder indirekt auf Kabelrinne. Packen \ n \ n

Produktgruppe : Steuerkabel > Allgemeine Steuerkabel
