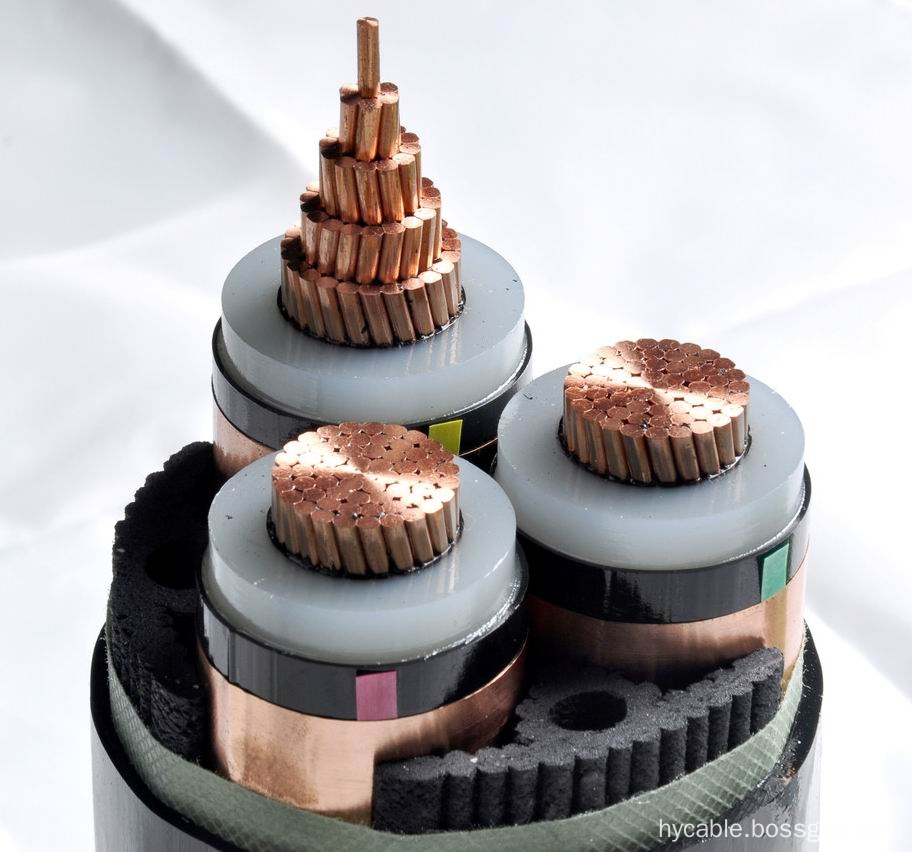

6 / 6KV PVC Isolierte XLPE ummantelte gepanzerte Kabel

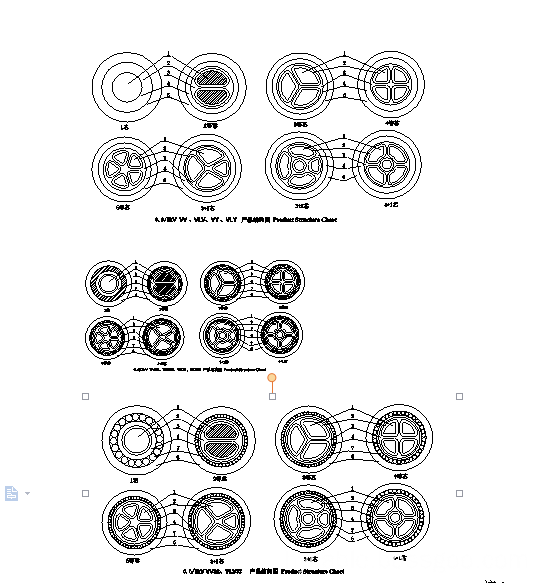

6 / 6Kv Niederspannung PVC isoliert XLPE ummantelte Stromkabel \ n Kabel kurze Struktur \ n Standard \ n \ n Das Produkt wird nach dem Standard von "GB12706 oder IEC.BS.DIN und ICEA auf Anfrage hergestellt. Anwendungen \ n Das Produkt eignet sich für den Einsatz in Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 3,6 / 6kV ~ 26 / 35kV. Betriebseigenschaften \ n · \ n Nennleistungsspannung U0 / U: 3,6 / 6kV ~ 26 / 35kV. \ N Max. Zulässige Betriebstemperatur des Leiters: 90 ℃. \ N max. Kurzschlusstemperatur des Leiters darf 2500C nicht überschreiten. \ n (maximale Dauer 5s) \ n Die Umgebungstemperatur sollte bei der Installation nicht unter 00C liegen. \ n Der Biegeradius eines einadrigen Kabels sollte nicht weniger als das 20-fache des Kabels betragen Durchmesser. \ n Der Biegeradius eines einadrigen Kabels sollte nicht weniger als das 15-fache des Kabeldurchmessers betragen. Spannungsbezeichnung \ n Die Nennspannung des Kabels für eine bestimmte Anwendung muss für die Betriebsbedingungen in dem System, in dem das Kabel verwendet wird, geeignet sein und wird in Form von U0 / U (Um) kv ausgedrückt : \ n U0 - Die Nennspannung zwischen Leitern und Erdmetallschirm, für die das Kabel ausgelegt wurde. \ n U - Die Nennspannung zwischen den Leitern, für die das Kabel ausgelegt wurde; \ n Um- Der Maximalwert der [höchsten Systemspannung], für die das Gerät verwendet werden darf. \ n Die Werte von U0, die für Kabel empfohlen werden, die in dreiphasigen Systemen verwendet werden sollen, sind unten aufgeführt: \ n \ n

Type	Designation	Application
YJV	Copper conductor,XLPE insulated and PVC sheathed power cable	For laying indoors . intunnel or cable trench,unable to bear external mechan-icalforces.Single-core cable in magnetic duct is not permissible
YJLY	Aluminium conductor, XLPE insulated and PVC sheathed power cable
YJY	Copper conductor ,XLPE insulated and PEsheathed power cable
YJLY	Alumimium conductor ,XLPE

Systemkategorie A - Diese Kategorie umfasst jene Systeme, in denen jeder Phasenleiter, der mit der Erde in Kontakt kommt, oder ein Erdleiter ist. wird innerhalb von 1 Min. vom System getrennt. \ n Systemkategorie B - Diese Kategorie umfasst das System, das unter Fehlerbedingungen betrieben wird und zeitweise mit einer Phase geerdet betrieben wird. Dieser Zeitraum sollte 1 h nicht überschreiten. nicht länger als 8 Stunden, kann toleriert werden. Die Gesamtdauer der Erdfehler in jedem Jahr sollte 125 Stunden nicht überschreiten. \ n Systemkategorie C - Diese Kategorie umfasst alle Systeme, die nicht in A und B fallen \ n \ n \ n

Produktgruppe : Mittelspannungs-Netzkabel > 6 / 6kv Stromkabel
